PV值计算

您现在的位置是:首页>>设计资料>>PV值计算

1.定义

  • 负载压力P:定义为负荷除以轴承承受的正投影面积(单位:N/mm);

  • 运转速度V:定义为对偶面上的相对线速度(单位:m/s);

  • PV值:定义为轴承压力P和转速V的乘积(单位:N/mm2·m/s);

  • 容许最高PV值:<容许最高压力P×容许最高速度V(单位:N/mm2·m/s)。

2.不同运动形式下负载压力 P,运转速度V的计算方法:

1)旋转运动时,轴承、止推垫片负载压力P,运转速度V
 a)旋转运动时,轴承负载压力P、运转速度V:


 F:轴承所承受的载荷
 d:轴径(轴承内径)
 b:轴承所承受的负荷的轴向有效距离
 n:转速

举例说明:

SF-1·2020(标准品)在负荷F=10KN,转速n=60rpm的场合旋转运动。求负载压力P,运转速度V.
 计算:已知轴径d=20mm,高度b=20mm,负荷F=10KN,转速n=60rpm。


 b)旋转运动时,止推垫片负载压力P,运转速度V:

 F:止推垫片所承受的负荷
 D:止推垫片的外径
 d:止推垫片的内径
 n:转速

举例说明:

SF-1W20(标准品)在负荷F=10KN,转速n=20rpm的场合旋转运动。求负载压力P,运转速度V。

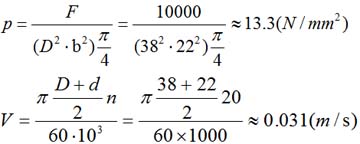

 计算:已知止推垫片外径D=38mm,内径d=22mm,负荷F=10KN,转速n=20rpm。


 2)摇摆运动时,轴承、止推垫片负载压力P,运转速度V
 a)摇摆运动时,轴承负载压力P、运转速度V:

 F:轴承所承受的载荷
 d:轴径(轴承内径)
 b:轴承所承受的负荷的轴向有效距离
 n:转速
 :摆角
 C:频率

举例说明:

      SF-1·2020(标准品)在负荷F=5KN,摆角=60°,摆动频率C=30次/min的场合作摇摆运动。求负载压力P,运转速度V。

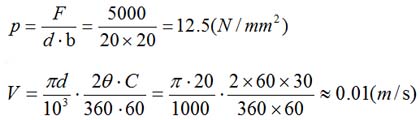

 计算:已知轴径d=20mm,高度b=20mm,负荷F=5KN,摆角=60°,摆动频率C=30次/min。

 b)摇摆运动时,止推垫片负载压力P、运转速度V:


举例说明:

SF-1W20(标准品)在负荷F=5KN,,摆角=60°,摆动频率C=30次/min的场合作摇摆运动。求负载压力P,运转速度V。

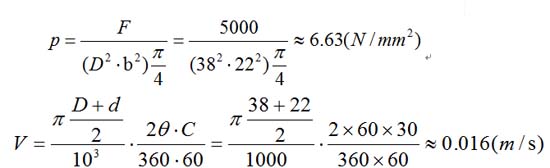

 计算:已知止推垫片外径D=38mm,内径d=22mm,负荷F=5KN,摆角=60°摆动频率C=30次/min。



3)往复运动时,轴承、止推垫片负载压力P,运转速度V

  1. 往复运动时,轴承负载压力P、运转速度V:


 F:轴承所承受的载荷
 d:轴径(轴承内径)
 b:轴承所承受的负荷的轴向有效距离
 S:滑动距离
C:频率

举例说明:

      SF-1·2020(标准品)在负荷F=5KN,滑动距离S=20mm,滑动频率C=30次/min的场合旋转运动。求负载压力P,运转速度V.
 计算:已知轴径d=20mm,高度b=20mm,负荷F=5KN,滑动距离S=20mm,滑动频率C=30次/min。



  1. 往复运动时,滑板的负载压力P、运转速度V:



F:滑板所承受的载荷
 L:滑板长度
 W:滑板宽度
 S:滑动距离
 C:频率

举例说明:

    SF-1P·2050滑板长L=50mm,宽W=30mm,在负荷F=5KN,滑动距离S=20mm,滑动频率C=50次/min的场合作往复滑动。求负载压力P,运转速度V。
 计算:已知滑板长L=50mm,宽W=30mm,在负荷F=5KN,滑动距离S=20mm,滑动频率C=50次/min



3.P  V值的计算方法:

PV=P·V(N/mm2·m/s)

P:轴承所承受的负载压力
 V:对偶面上的相对速度Relavtive

4.容许最高PV值

     PV值达到极限值时,轴承可以短时间的运转。在连续的运转时,容许最高PV值的选择取决于运转寿命的要求。设计要求:容许最高PV值<容许最高压力P·容许最高速度V。见下图
